Pressveisede MESH™-gitterrister for Waterplein Revaleiland Amsterdam

Waterplein Revaleiland Amsterdam-prosjektet ble bygget av entreprenøren Knipscheer Infrastructuur BV, et mellomstort byggefirma som spesialiserer seg på infrastruktur (veier, broer osv.). Knipscheer har ca. 120 ansatte og utfører byggtekniske arbeider i Nederland.

Kravene

Som entreprenør var Knipscheers rolle å bygge et nytt og moderne torg til bruk for allmennheten på Waterplein Revaleiland. Prosjektet med å bygge en pir var utfordrende, siden designkravene spesifiserte en trebrygge som skulle passe inn i de eksisterende omgivelsene. Høye sikkerhetsstandarder og moderne design var de viktigste kravene til bygging av piren. Knipscheer valgte PcP som partner for å levere ristene for å lage trebryggen, med treplanker montert inn i ristene for å skape en perfekt rett linje langs hele bredden av konstruksjonen. I slike tilfeller brukes det ofte stålbjelker som underlag for treplanker, men dette krever store mengder stål og fører til høyere kostnader, og derfor ble det valgt gitterrister til dette prosjektet.

Løsningen

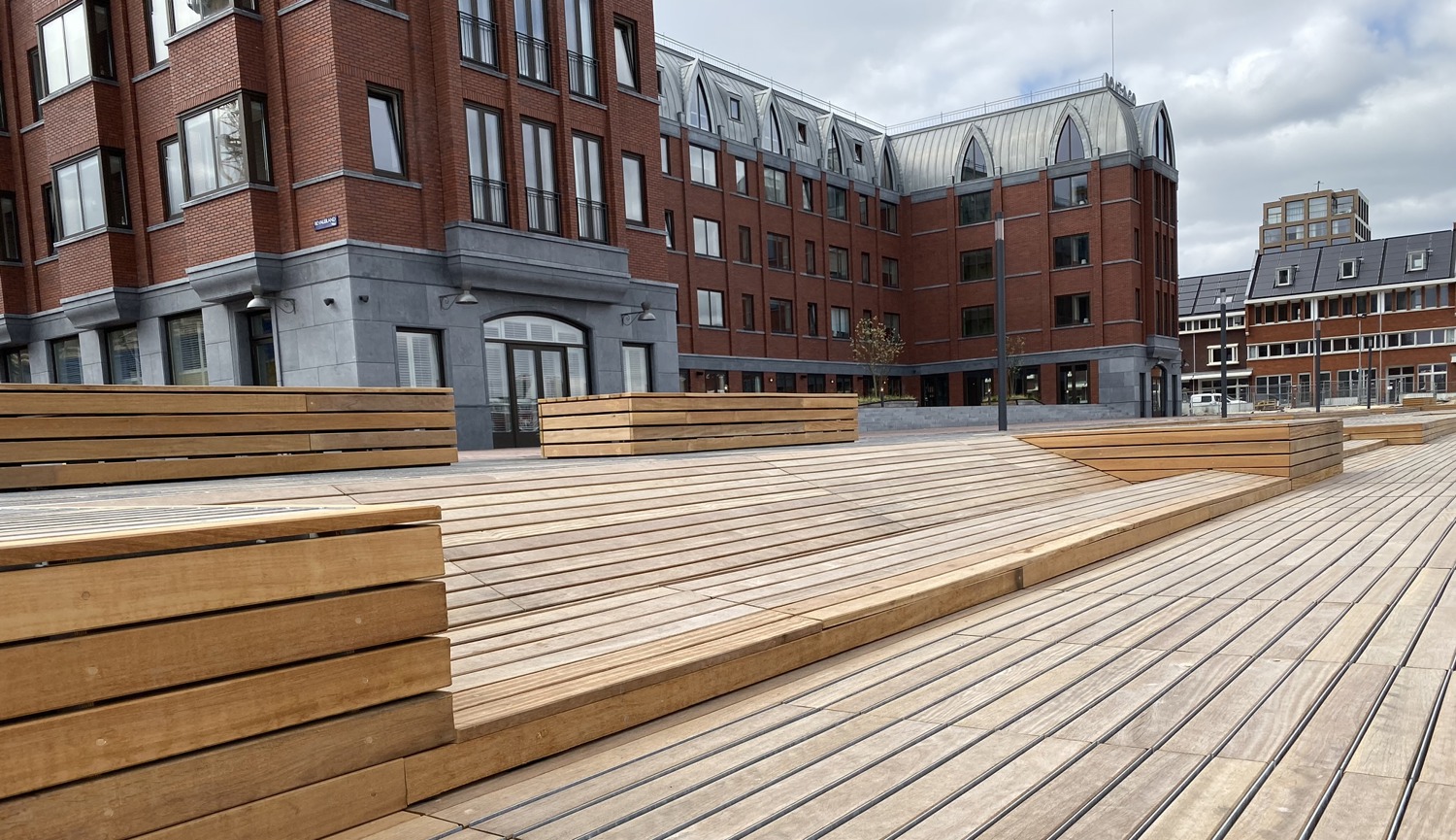

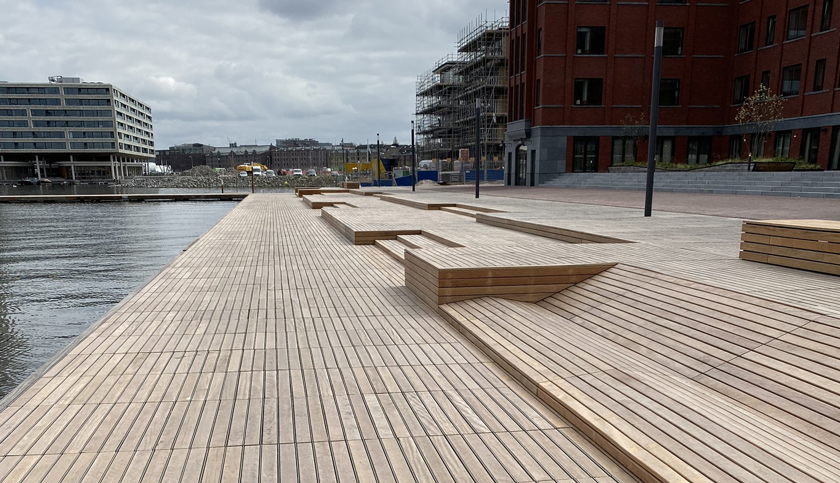

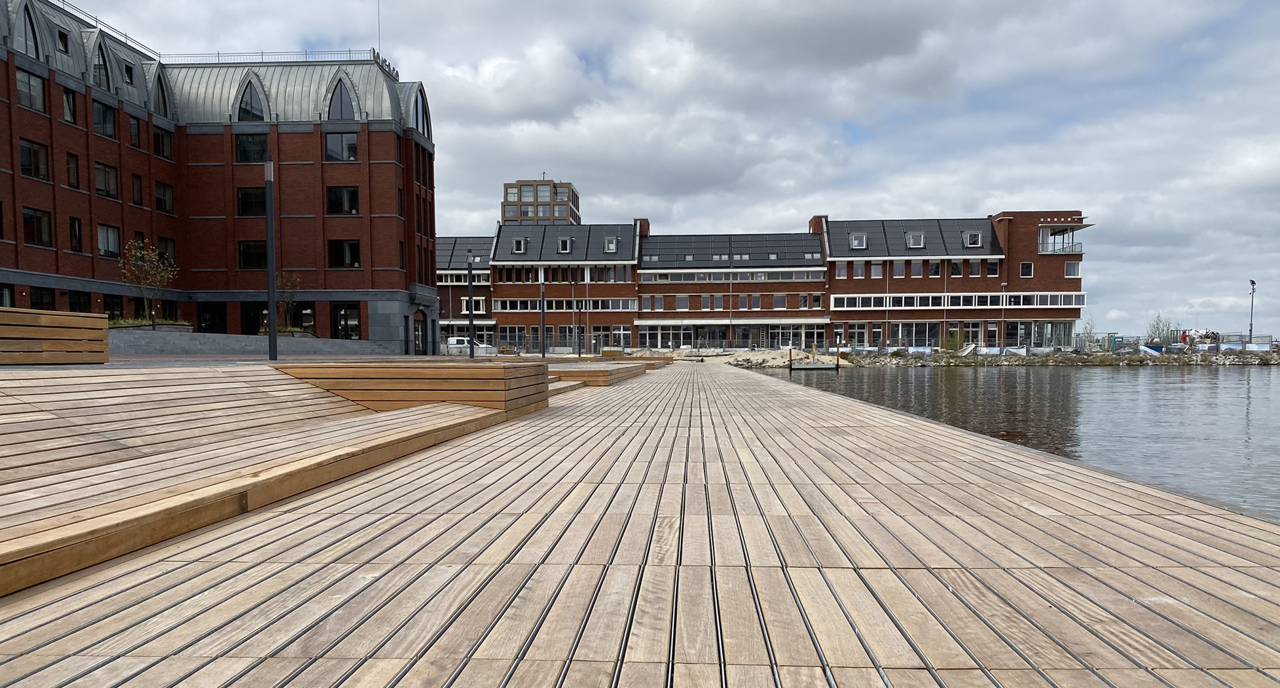

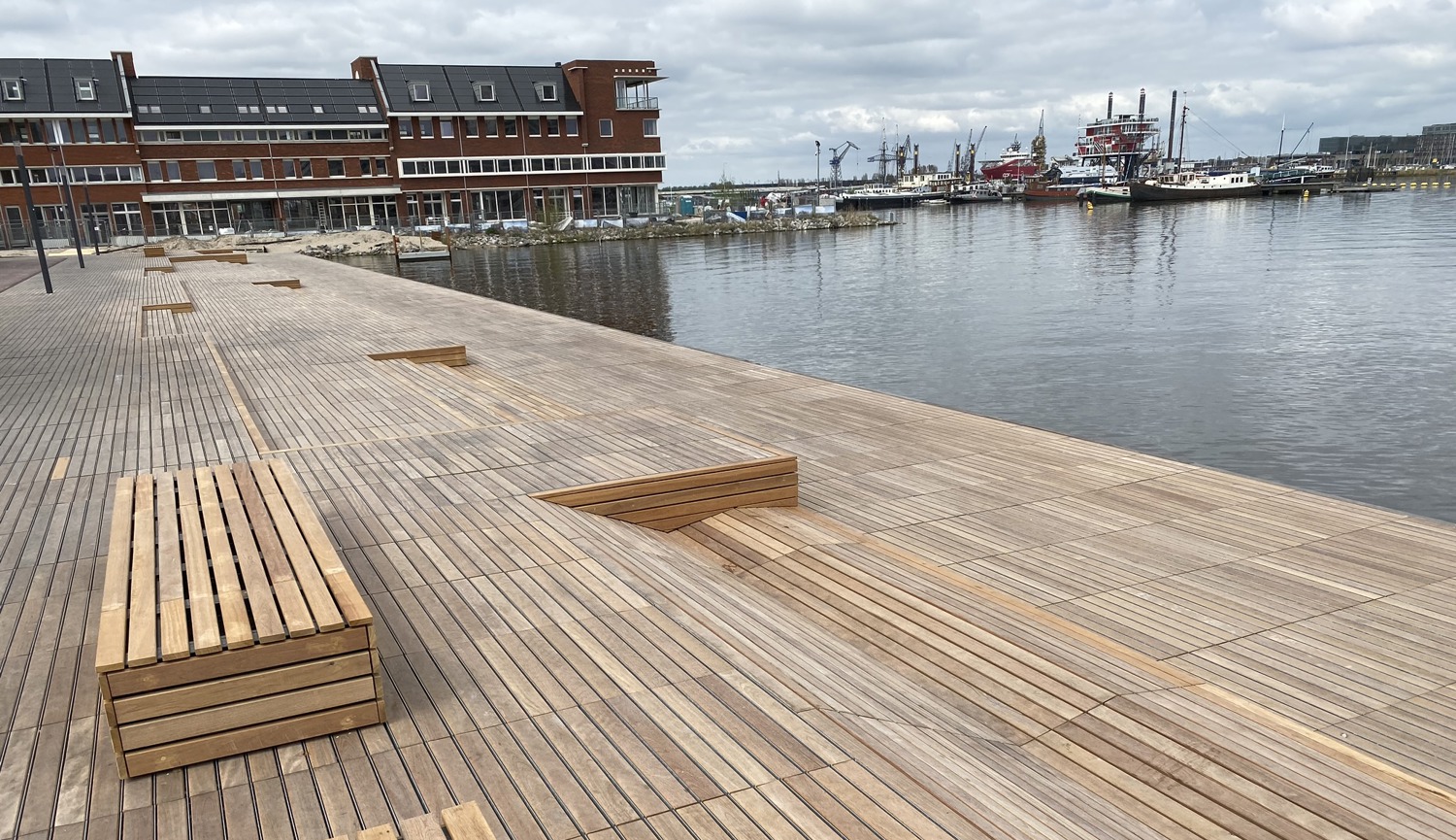

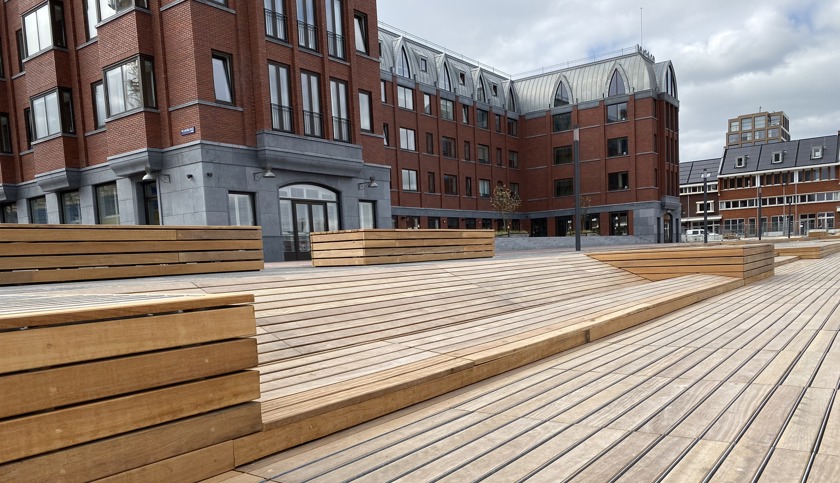

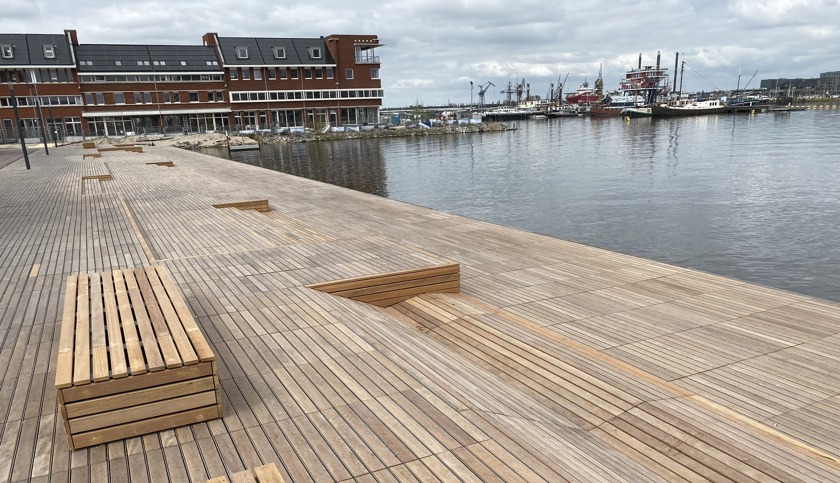

For å skape det nye offentlige torget på Amsterdam Waterplein Revaleiland, bestående av en stor pir av tre, valgte Knipscheer PcP til leveringen av 1400 kvadratmeter med pressveisede rister. Gitterristene plasseres opp-ned på en betongoverflate for å sikre at treplankene er stabile.
Hver pressveisede rist er tilpasset for å oppfylle de spesifikke dimensjonskravene, med en gitterstørrelse på 111 x 99/60 x 3 mm. Spesiallagde gitterstørrelser kan kun lages med pressveisede rister, og derfor var denne løsningen optimal for dette spesifikke prosjektet. Ristene ble plassert opp ned på betongen. Knipscheer la så 28 mm tykke treplanker inn i ristene. Utfordringen her var å tegne og produsere gitterstørrelser på én linje, slik at treplankene i hver rist ville oppfylle de visuelle designkravene om å se ut som kontinuerlige treplanker som strekker seg langs hele pirens bredde.

Samarbeidet

Samarbeidet med entreprenøren Knipscheer startet i 2018. PcP samarbeidet tett med entreprenøren gjennom hele prosjektet for å oppfylle kravene til design og teknikk fra både Knipscheer og kunden. Tegninger og vareprøver ble levert av PcP og godkjent av entreprenørens kunde.
